S-5C-FB जापानी बाज़ार के लिए विशिष्ट समाक्षीय केबल मॉडल नाम है। "एस" का अर्थ उपग्रह टेलीविजन रिसीवर है; "5" का अर्थ है बाहरी कंडक्टर का अनुमानित आंतरिक व्यास (मिमी); "सी" का अर्थ है विशेषता प्रतिबाधा 75Ω; "एफ" का अर्थ है फोमयुक्त पॉलीथीन इन्सुलेशन; "बी" का अर्थ है एल्यूमीनियम पन्नी से चिपकाए गए प्लास्टिक टेप पर ब्रेडिंग के साथ बाहरी कंडक्टर।
S-5C-FB उच्च-फोम इन्सुलेशन का उपयोग करता है, टेलीविजन रिसीवर के लिए एक कम-नुकसान और उच्च-परिरक्षण समाक्षीय केबल है। इसमें 10 मेगाहर्ट्ज से 3224 मेगाहर्ट्ज तक विस्तृत बैंड पर कम वीएसडब्ल्यूआर है और यह स्थिर और स्पष्ट छवियां प्रदान करता है। S-5C-FB का उपयोग डिजिटल स्थलीय प्रसारण, BSCS 4K8K उपग्रह प्रसारण, CATV, इनडोर वायरिंग, सुरक्षा कैमरा वायरिंग आदि के लिए किया जा सकता है। कनेक्शन के लिए स्क्रू-एफ-प्रकार कनेक्टर का उपयोग करने की अनुशंसा की जाती है।

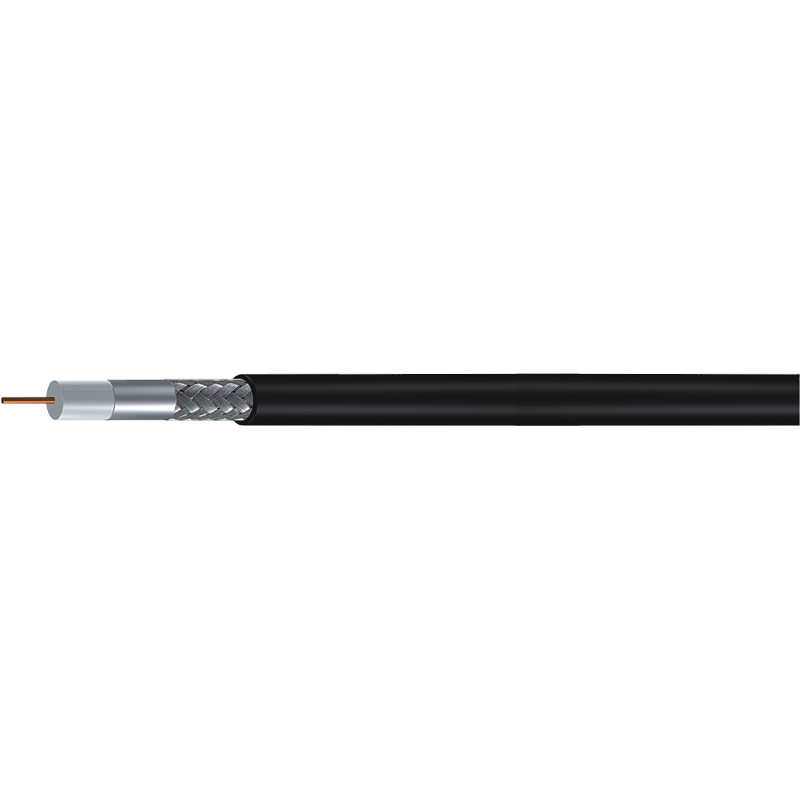

भौतिक निर्माण और आयाम
| नहीं। | वस्तु | सामग्री | टिप्पणियाँ |
| ❶ | केंद्र संचालक | नंगे तांबा | 1.05मिमी±1% |
| ❷ | ढांकता हुआ | गैस इंजेक्टेड फोम पीई | 5.0±0.1मिमी |
| ❸ | 1 अनुसूचित जनजाति कवच | एल्यूमीनियम पन्नी | 5.1 मिमी नाममात्र |
| ❹ | 2 रा कवच | टिन्ड कॉपर ब्रैड तार | 6x16/0.14मिमी |
| ❺ | जैकेट | पीवीसी | 7.7±0.2मिमी |
यांत्रिक और पर्यावरणीय विशेषताएँ
| सेंटर कंडक्टर बॉन्ड टू डाइइलेक्ट्रिक ≥ | 100 एन/एम |
| जैकेट तन्यता ताकत ≥ | 10 एमपीए |
| जैकेट बढ़ाव ≥ | 200% |
| परिचालन तापमान | -40°C~80°C |
विद्युत विशेषताओं
| केंद्र कंडक्टर का अधिकतम डीसी प्रतिरोध@20°C | 21.1 Ω/किमी |
| ढांकता हुआ वोल्टेज का सामना | एसी 1000 वी/मिनट |
| न्यूनतम इन्सुलेशन प्रतिरोध | 1000 एमΩकिमी |
| प्रसार का नाममात्र वेग | 80% |
| नाममात्र धारिता | 56 पीएफ/एम |
| मुक़ाबला | 75±3 Ω |
| स्टैंडिंग वेव रेशियो (एसडब्ल्यूआर) 10-3224 मेगाहर्ट्ज | ≤1.7 |
| परिरक्षण प्रभावशीलता | >90डीबी |
क्षीणन @ 20°C
| आवृत्ति (मेगाहर्ट्ज) | अधिकतम मान(dB/100m) |
| 10 | 2.50 |
| 90 | 6.76 |
| 220 | 10.9 |
| 470 | 16.7 |
| 710 | 21.0 |
| 1489 | 32.7 |
| 2071 | 39.9 |
| 2681 | 46.9 |
| 3224 | 52.8 |
हमारे उत्पादों में UL, ETL, JIS, CE, CPR, RoHS और REACH प्रमाणन है
